汽车保险杠塑胶模具设计

2020-12-25(170)次浏览

随着社会的发展，消费者和汽车制造商对汽车的外观要求越来越高，以前只有在高档汽车上使用的内分形保险杠开始平民化普及，这样使得模具制造技术难度提升，本文根据汽车保险杠的特点，

随着社会的发展，消费者和汽车制造商对汽车的外观要求越来越高，以前只有在高档汽车上使用的内分形保险杠开始平民化普及，这样使得模具制造技术难度提升，本文根据汽车保险杠的特点，来设计注塑模具

1.制品工艺分析

汽车保险杠根据车型的不同，尺寸大小有所不同

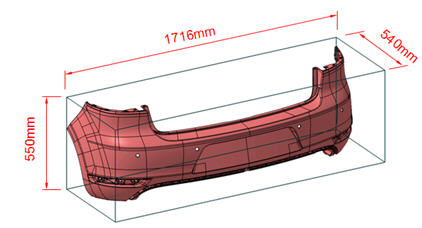

图1所示零件为某型号轿车后保险杠，要求产品表面光滑无缺陷.

保险杠形状为马鞍形，长1716mm，宽550mm，高540mm，平均壁厚为3.0mm。中间为汽车牌照安装区，两侧各一装饰条孔，保险杠下部与导流板相配处有一圈倒扣，产品地结构复杂,由于产品外观要求高需采用内分型，要实现内分型采用变轨技术是有难度与一定的风险。

图1 产品规格

2.模流分析

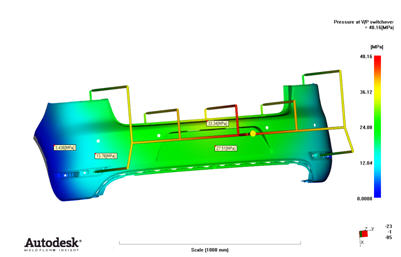

根据产品结构及工艺性要求对模具进行模流分析，使用CAE软件对其注塑工艺性进行仿真分析，根据产品形状和注塑工艺，模具采用7点进胶，本次设计采用针阀式热流道技术，缩短成型周期、提高了生产效率，改善熔接痕的同时也节省了原料。在大型模具设计中，针阀式热流道系统设计应用愈来愈广，特别是保险杠，仪表板，副仪表板等等。浇口详细位置如图2所示。
